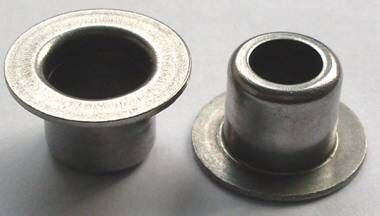

汽車零部件 —— 油封骨架

汽車用油封骨架的材質(zhì)為08F等低碳鋼，此材料的強(qiáng)度低和硬度、韌性好，易于深沖、拉延、彎曲等。經(jīng)過適當(dāng)?shù)臒崽幚?，可使產(chǎn)品表面具有較高硬度和強(qiáng)度，心部保持韌性。但由于材料含碳量低，熱處理易出現(xiàn)不均勻的現(xiàn)象。


油封的作用一般就是將傳動部件中需要潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏。骨架就如同混凝土構(gòu)件里面的鋼筋，起到加強(qiáng)的作用，并使油封能保持形狀及張力。

此類零件的特點(diǎn)為體積小，表面積大，熱處理時的吸碳面積大，極易導(dǎo)致產(chǎn)品滲層不均勻，表面碳濃度低等不良現(xiàn)象。青島豐東熱處理有限公司采用密封箱式氣體滲碳氮化多用爐，對汽車用油封骨架進(jìn)行碳氮共滲熱處理，專門設(shè)計專用的熱處理工裝，使產(chǎn)品均勻分布在工裝之內(nèi)，即保證了產(chǎn)品與產(chǎn)品之間不堆積、不大面積貼合，又保證了一定的裝爐量，提高生產(chǎn)產(chǎn)值。在熱處理工藝方面我們采用低溫碳氮共滲的工藝，且采取增加前均熱的時間，以保證產(chǎn)品的滲層均勻性良好。

目前，青島豐東熱處理有限公司采用密封箱式氣體滲碳氮化多用爐，對此類產(chǎn)品已進(jìn)行大批量生產(chǎn)，熱處理后的產(chǎn)品各項指標(biāo)均在技術(shù)要求的合格范圍之內(nèi)，產(chǎn)品表面硬度較高，心部韌性良好，且整爐產(chǎn)品均勻性良好，碳氮共滲滲層深度穩(wěn)定控制在0.2-0.25mm，產(chǎn)品質(zhì)量穩(wěn)定可靠，得到了顧客的極大滿意。

典型產(chǎn)品

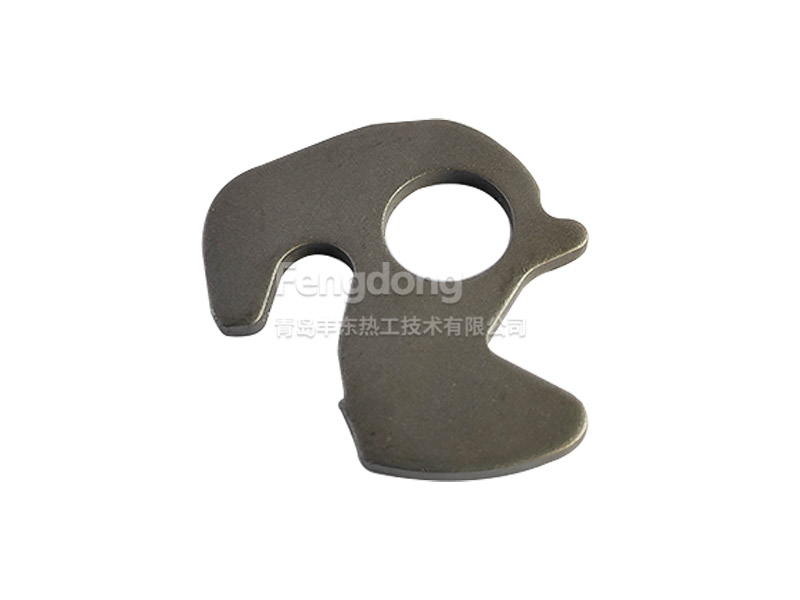

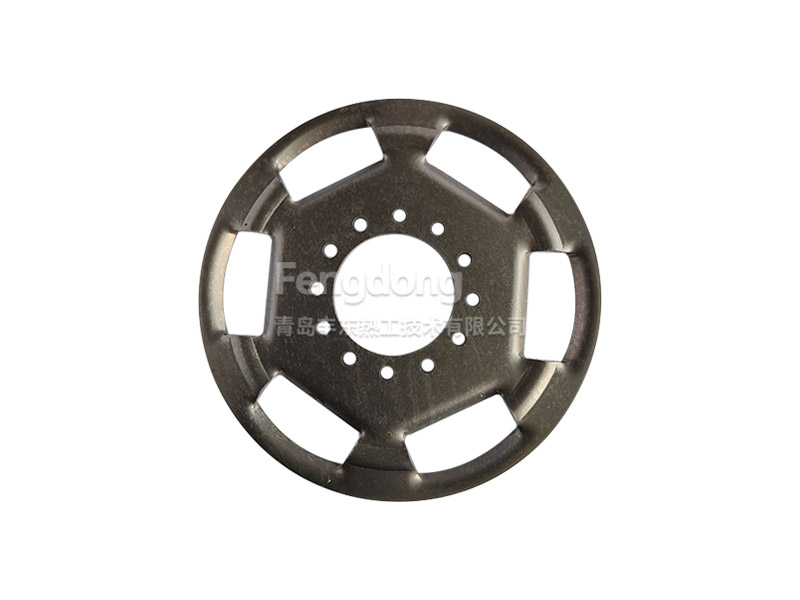

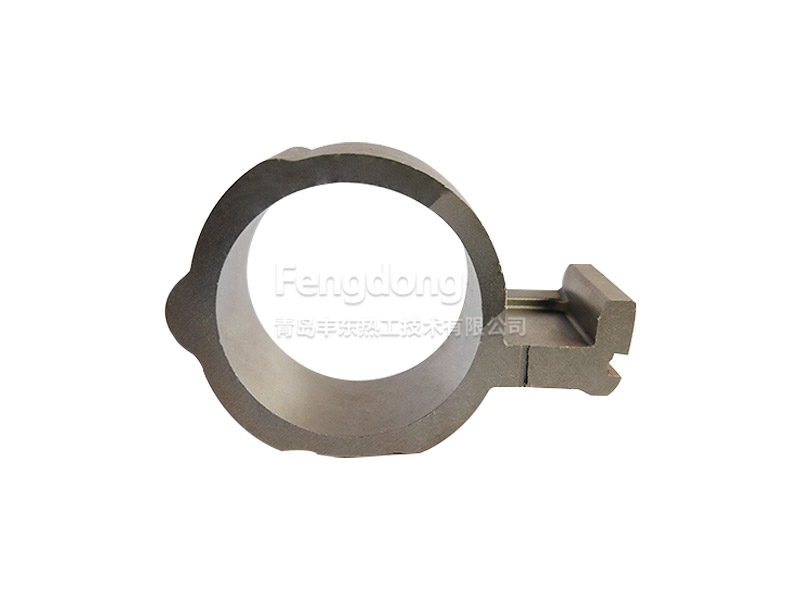

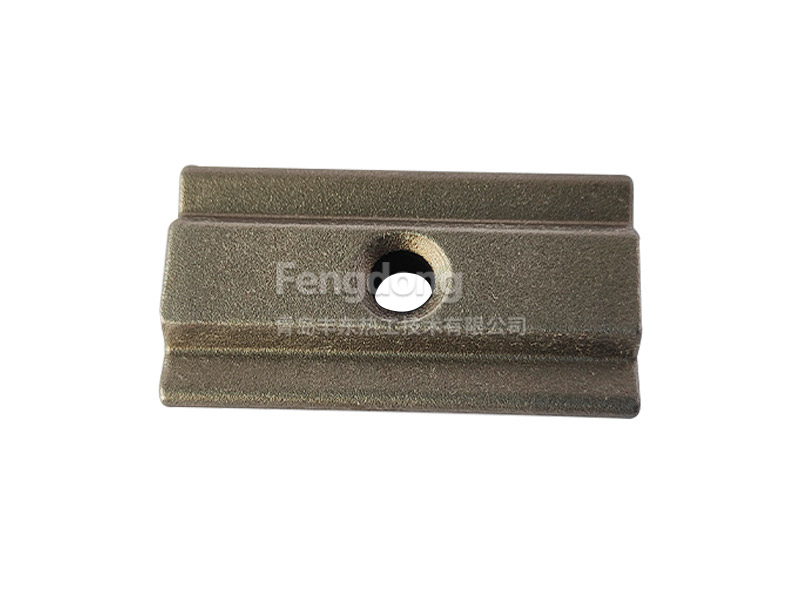

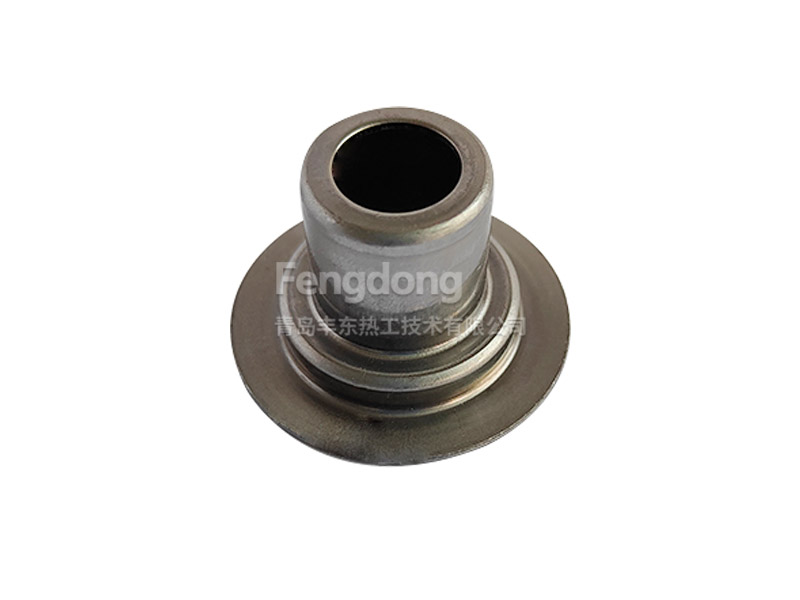

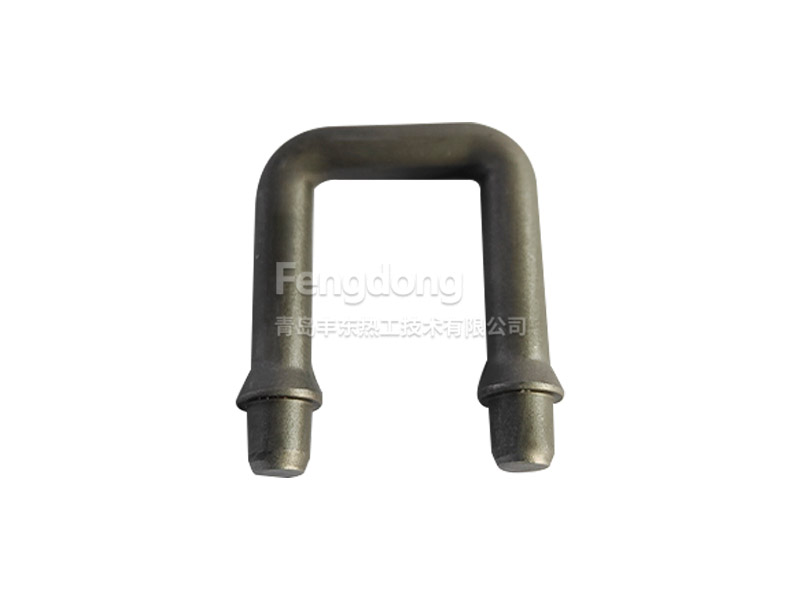

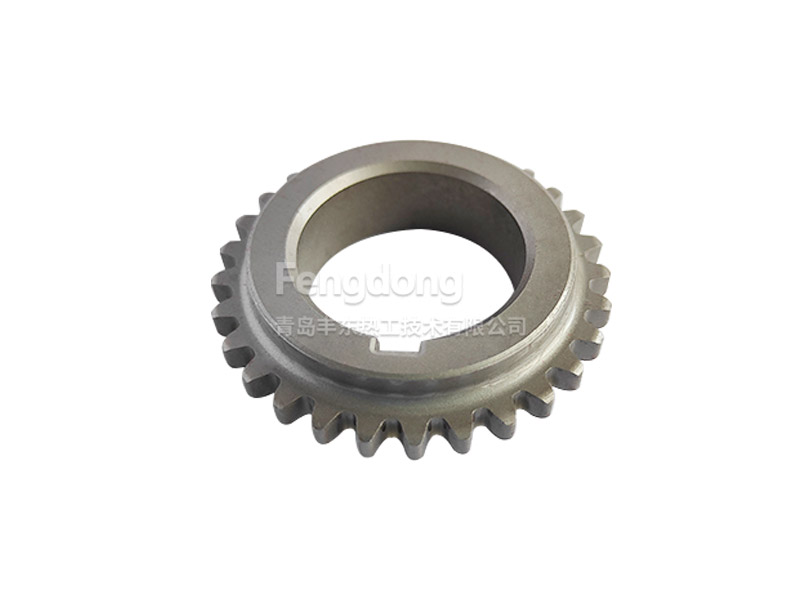

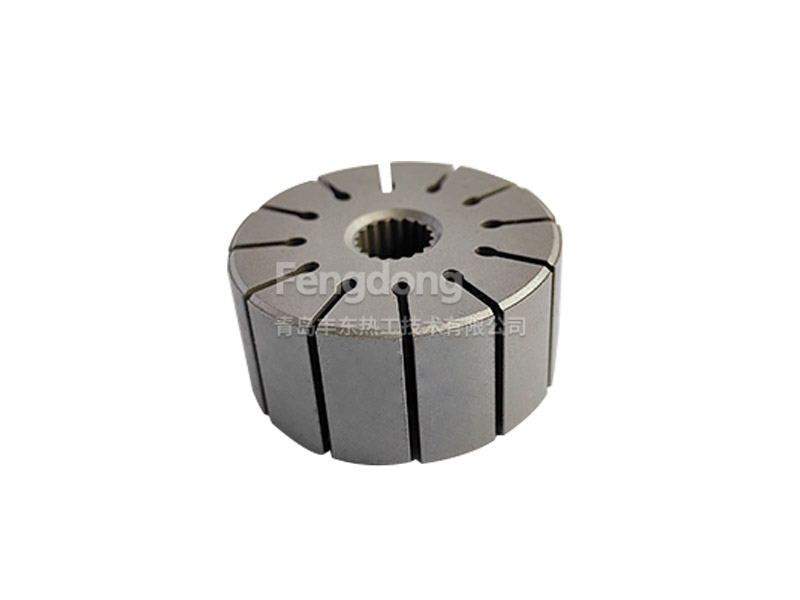

汽車行業(yè)零部件
